一、EL测试概述
电致发光（Electroluminescence，简称EL）测试是一种重要的光伏组件检测技术，通过在太阳能电池上施
加正向偏压使其发光，从而检测电池片的缺陷和性能问题。传统的EL测试需要在暗室环境下进行，
而白天EL测试技术则克服了这一限制，实现了在强光环境下的有效检测。
二、白天EL测试原理
1. 基本工作原理
白天EL测试的核心原理与传统EL相同，都是基于半导体材料的电致发光现象：
对光伏组件施加正向偏压，注入少数载流子
电子与空穴在PN结附近复合释放光子
光子波长通常在红外波段（硅电池约1150nm）
2. 白天环境挑战与解决方案
白天测试面临的主要挑战是太阳光的强烈干扰，解决方案包括：
光学滤波技术：使用窄带通滤波器（中心波长约1150nm，带宽30-50nm）
强电流注入：提高注入电流增强EL信号强度
同步检测技术：利用调制和锁相放大技术提取微弱信号
图像处理算法：背景光扣除和信号增强算法
三、关键技术组成
1. 光学成像系统
高灵敏度InGaAs红外相机（响应范围400-1700nm）
定制化光学透镜组
窄带通红外滤光片（典型参数：中心波长1150nm，半高宽40nm）
2. 电学激励系统
高电流电源（可达组件Isc的1.2-1.5倍）
快速开关控制单元（μs级响应）
四线制测量减少线路损耗
3. 同步控制单元
精确的时序控制器
相机曝光与电流脉冲同步
多帧平均降噪
4. 图像处理系统
背景光场校正算法
自适应对比度增强
缺陷自动识别算法
四、测试流程
组件预处理：清洁表面，确认电气连接
参数设置：根据组件类型设置电流大小（通常为Isc的1.1-1.3倍）
脉冲激励：施加短时大电流（典型50-200ms）
图像采集：同步触发红外相机曝光
图像处理：背景扣除、增强处理
结果分析：缺陷识别与分类
五、应用领域

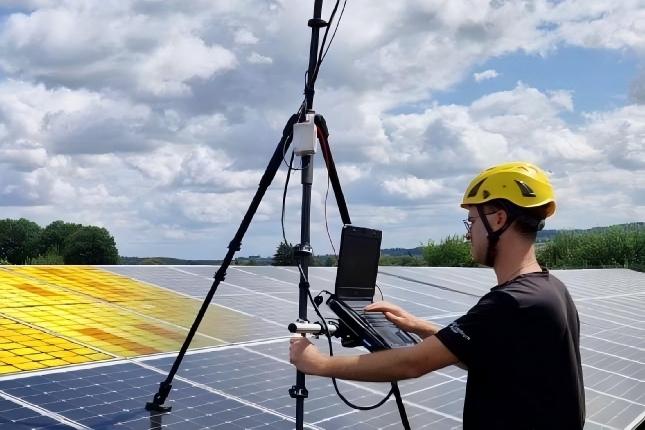

光伏电站检测：无需拆卸组件，白天快速巡检
生产线质量控制：在线100%检测
组件衰减分析：PID、LID等衰减机制研究
系统故障诊断：热斑、隐裂、焊接缺陷等识别
六、技术优势
无需暗室：直接白天户外测试
高效率：单组件测试时间<30秒
高分辨率：可检测微裂纹（<2mm）
定量分析：部分系统支持发光强度量化
七、技术限制
电流需求大：需要大电流电源（可达10A以上）
电池类型限制：对薄膜组件效果较差
白天EL测试技术解决了光伏检测中的环境限制问题，为光伏电站的运维和质检提供了高效便捷的工具。
随着光学技术和图像处理算法的进步，该技术正向着更高灵敏度、智能化和多功能集成的方向发展。
